شیرهواگیری Air Vent Valve قطعه ای بسیار کاربردی و لازم در سیستم های لوله کشی انتقال آب و یا بخار داغ است. در همه سیستم های گرمایشی به سبب تغییرات دما و فشار و واکنش های شیمیایی گازهایی تولید می شوند که برای سیستم مضر و سبب خوردگی لوله ها، جمع شدن رسوب، سوراخ شدن لوله، خرابی پمپ ها، تولید صدا در سیستم و انتقال نادرست دما در کل سیستم می شوند. بنابر این این گازها باید از سیستم لوله کشی خارج شوند تا آسیب های گفته شده به حداقل برسد.
چرا باید ازشیرهواگیری استفاده کنیم؟
به منظور خارج کردن گاز های اضافی از سیستم های گرمایشی از شیر هواگیری استفاده می شود. شیر هواگیری در بسیاری از سیستم های تاسیساتی مانند موتور خانه ها، کلکتور ها، پمپ ها و یا هر سیستم دیگری که تغییرات دما موجب هواگرفتگی در آن ها می شود، مورد استفاده قرار می گیرد. علاوه بر آسیب های جدی گفته شده در بالا که جمع شدن هوا در سیستم های گرمایشی ایجاد می کند، تجمع هوا داغ در بالا ترین نقاط سیستم لوله کشی باعث می شود که گردش متوقف شده و سیستم توانایی گرم کردن را از دست بدهد.
شیرهای هواگیری چدنی
از این شیرهای هواگیری برای خروج هوا از خط لوله استفاده می شود که به صورت شیرهای هواگیری تک روزنه و دو روزنه موجود می باشند . شیرهای هواگیری چدنی می بایست در قسمت فوقانی (بالا) لوله نصب شوند و باید در محلی نصب شوند که احتمال تجمع هوا و گاز در آنجا بیشتر می باشد .
انواع شیرهای هواگیری میراب
-

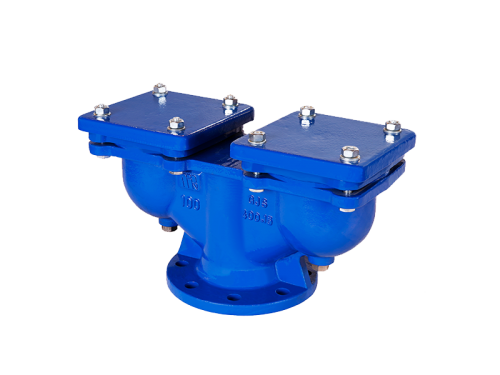

شیر هوا دو محفظه دو روزنه بدون سیستم قطع و وصل
سایز (میلی متر) : ۲۵۰-۸۰
فشار (بار) : ۴۰-۶
جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
جنس شناور : انواع استنلس استیل
شیر هوا از دو محفظه و یك مکانیزم قطع و وصل در وسط كه در حالت بهره برداری همیشه باید باز باشد ، تشكیل شده است. این نوع شیر هوا سه وظیفه ورود هوا، خروج هوا و خروج حباب های هوا حین بهره برداری را به عهده دارد. به این ترتیب که یک محفظه مخصوص تخلیه و ورود هوا به مقدار کم و محفظه دیگر مخصوص ورود و خروج هوا به مقدار زیاد در نظر گرفته شده است. این شیر در موقع پر شدن لوله ، هوای درون را تخلیه و یا در موقع خالی شدن لوله هوای مورد نیاز را به داخل خط وارد میکند، تا بهره برداری بدون اشکال را ممکن سازد. عملکرد خودکار این شیر ناشی از نیروی بالابری آب و اختلاف فشار داخل لوله و بیرون آن (اتمسفر) میباشد. شیر هوا معمولا در نقاط مرتفع و جایی که لوله تغییر زاویه داده است نصب می شود.
- شیر هوا تک محفظه دو روزنه
سایز (میلی متر) : ۲۰۰-۵۰
فشار (بار) : ۴۰-۶
جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
جنس شناور : انواع استنلس استیل, Polypropylen
نقش شیر هوا به عنوان تجهیزی جهت دم و بازدم خطوط لوله بسیار مهم است به این دلیل که از افزایش فشار یا بروز خلا در خط جلوگیری می کند. در این نوع از شیر ها عمل هوادهی و تخلیه هوا به شکل خودکار در خطوط اصلی و فرعی شبکه های آبرسانی صورت می گیرد. همچنین عبور سیال به تنهایی باعث عملکرد شیر هوا می شود .
این نوع شیر هوا دارای طراحی خاص دو روزنه در یک محفظه می باشد، شرح وظیفه نمونه ها اینگونه است:
روزنه بزرگ: به منظور هوادهی وتخلیه هوا با حجم زیاد در هنگام پر کردن خط و تخلیه خط مورد استفاده قرار می گیرد.
روزنه کوچک: تخلیه هوای جمع شده هنگامی که خط تحت فشار کاری قرار دارد.
موقعیت نصب شیرهای هوا در نقاط مختلفی در خط توصیه می شود بعنوان مثال: در خط الراس ها، بعد از پمپ، بعد از شیرهای کنترلی و در لوله های انتقال با یک شیب در هر ۵۰۰ تا ۱۰۰۰ متر یک عدد شیر توصیه می شود.
- شیرهوا فاضلابی
سایز (میلی متر) : ۲۰۰-۵۰
فشار (بار) : ۱۶-۶
جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
جنس شناور : انواع استنلس استیل، Polypropylene
نقش شیر هوا به عنوان تجهیزی جهت دم و بازدم خطوط لوله بسیار مهم است به این دلیل که از افزایش فشار یا بروز خلا در خط جلوگیری می کند. در این نوع از شیرها عمل هوادهی و تخلیه هوا به شكل خودكار در خطوط اصلی و فرعی شبكه های فاضلاب صورت می گیرد. این شیر به دلیل ساخت قطعات داخل از پلیمر مخصوص و همچنین طراحی خاص، سبک بوده و این عوامل، قابلیت نصب در مکانهای با ارتفاع پایین تر در خطوط را ایجاد می کند.
این نوع شیر هوا دارای طراحی خاص دو روزنه در یک محفظه می باشد، شرح وظیفه نمونه ها اینگونه است:
روزنه بزرگ: به منظور هوادهی وتخلیه هوا با حجم زیاد در هنگام پر کردن خط و تخلیه خط مورد استفاده قرار می گیرد.
روزنه کوچک: تخلیه هوای جمع شده هنگامی که خط تحت فشار کاری قرار دارد.
موقعیت نصب شیرهای هوا در نقاط مختلفی در خط توصیه می شود بعنوان مثال: در خط الراس ها، بعد از پمپ، بعد از شیرهای کنترلی و در لوله های انتقال با یک شیب در هر ۵۰۰ تا ۱۰۰۰ متر یک عدد شیر توصیه می شود.

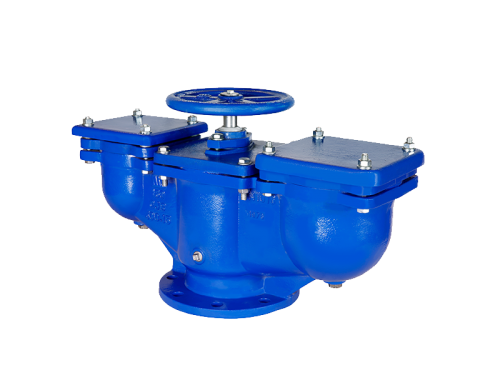

- شیر هوا دو محفظه دو روزنه با سیستم قطع و وصل
سایز (میلی متر) : ۲۵۰-۸۰
فشار (بار) : ۴۰-۶
جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
جنس شناور : انواع استنلس استیل
شیر هوا از دو محفظه و یك مکانیزم قطع و وصل در وسط كه در حالت بهره برداری همیشه باید باز باشد ، تشكیل شده است. این نوع شیر هوا سه وظیفه ورود هوا، خروج هوا و خروج حباب های هوا حین بهره برداری را به عهده دارد. به این ترتیب كه یك محفظه مخصوص تخلیه و ورود هوا به مقدار كم و محفظه دیگر مخصوص ورود و خروج هوا به مقدار زیاد در نظر گرفته شده است. هنگام بهره برداری تحت فشار كاری، بدون نیاز به قطع جریان، تنها با بستن شیر می توان آن را بازرسی و یا تمیز نمود. برای بستن شیر باید فلكه درجهت عقربه های ساعت چرخانده شود. این شیر در موقع پر شدن لوله هوای درون را تخلیه و یا در موقع خالی شدن لوله هوای مورد نیاز را به داخل خط وارد می كند، تا بهره برداری بدون اشكال را ممكن سازد. عملكرد خودكار این شیر ناشی از نیروی بالابری آب و اختلاف فشار داخل لوله و بیرون آن (اتمسفر) می باشد. شیر هوا معمولا در نقاط مرتفع و جائی كه لوله تغییر زاویه داده است نصب می شود.

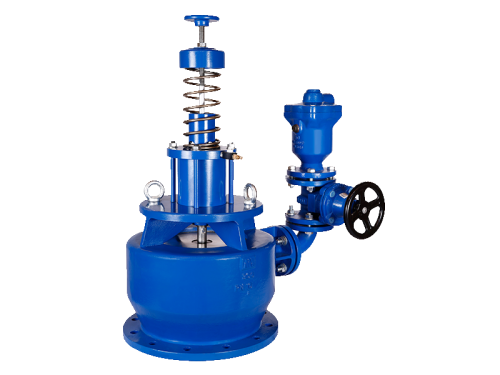

- شیر هوا روزنه بزرگ (خلاء شکن)
سایز (میلی متر) : ۱۰۰۰-۲۰۰
فشار (بار) : ۶۳-۱۰
جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
جنس دیسک : انواع استنلس استیل، آلیاژهای پایه مس
شیر هوا خلاء شکن میراب از نوع دیسکی بوده و در محل هایی که نیاز به ورود هوا با حجم زیاد باشد مانند بعد از محل نصب شیرهای شکستگی لوله از این شیر استفاده می شود.
